Przeznaczenie

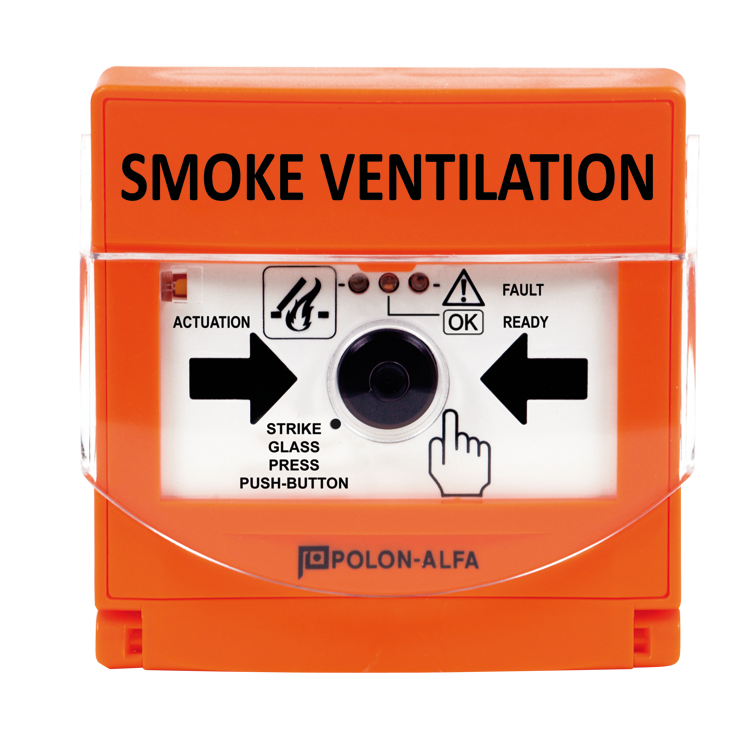

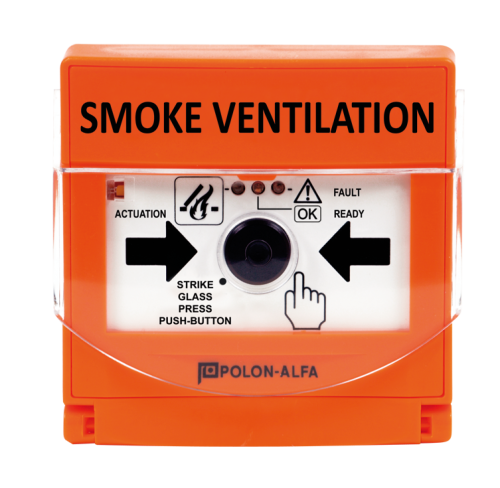

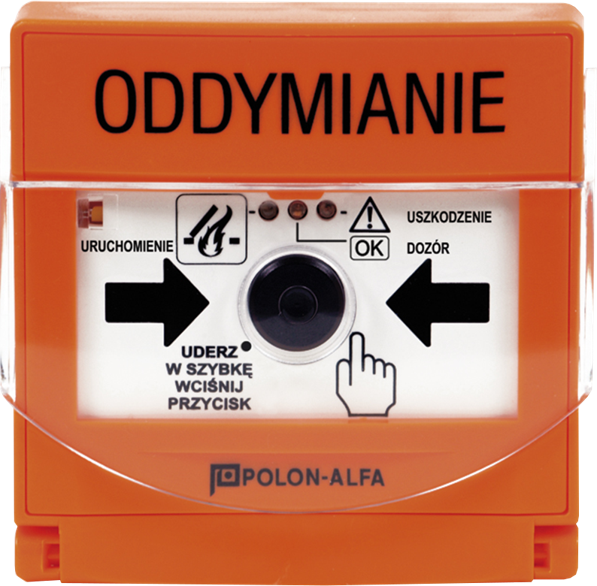

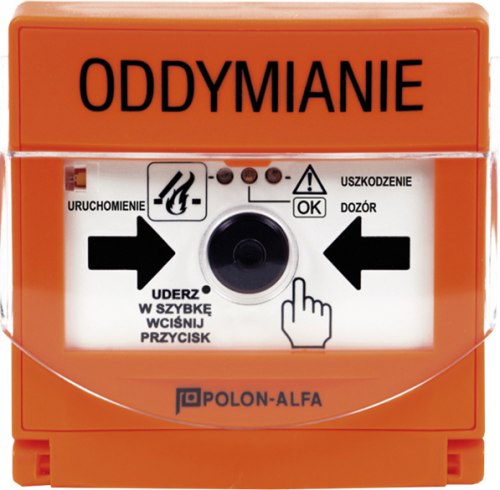

Przyciski PO-6x przeznaczone są do ręcznego inicjowania uruchomienia klap dymowych. PO-63 przycisk z sygnalizacją: URUCHOMIENIE, OK (gotowość), USZKODZENIE i z wyłącznikiem kasującym.

Przyciski przeznaczone są do montażu natynkowego lub wtynkowego wewnątrz obiektów.

Zasada działania

Uruchomienie przycisku oddymiania następuje poprzez uderzenie lub silne naciśnięcie szybki – osłony, która po uchyleniu się umożliwi dostęp do przycisku przełącznika inicjującego. Wciśnięcie tego przycisku powoduje wysłanie informacji do centrali oddymiania. Centrala zwrotnie włącza sygnalizację URUCHOMIENIE – błyskanie czerwonej diody. Jednocześnie z wciśnięciem przycisku przełącznika, strzałki wskazujące go zmieniają kolor z czarnego na żółty.

Skasowania stanu URUCHOMIENIE dokonuje się specjalnym kluczem, którym blokuje się szybkę – osłonę, (przytrzymywaną w czasie kasowania) w normalnym jej położeniu jak w stanie gotowości.

Przyciski PO-63 wyposażone są w wyłącznik kasujący, umożliwiający powrót siłownika klapy do pozycji gotowości.

Dostęp do tego wyłącznika możliwy jest po odchyleniu (także przy użyciu specjalnego klucza) obudowy przycisku tak jakw trakcie instalowania.

Testowanie przycisków odbywa się poprzez ich uruchomienie analogicznie jak w przypadku pożaru tzn. uderzając lub mocno naciskając szybkę

Dane techniczne

Średnica przewodów instalacyjnych: 0,8 – 1,2 mm

Szczelność obudowy: IP 30

Otwór do montażu wtynkowego: Ø 80 x 22 mm (min)

Zapas przewodu do dołączenia: 15 cm

Zakres temperatur pracy: od -25°C do +55°C

Wymiary: 102 x 98 x 46 mm

Masa: < 220 g

Kolor obudowy: pomarańczowy

Uwaga

Przyciski są przeznaczone do montażu wtynkowego, a przy zastosowaniu (zamawianej oddzielnie) specjalnej ramki maskującej RM-60-O mogą być montowane natynkowo.
