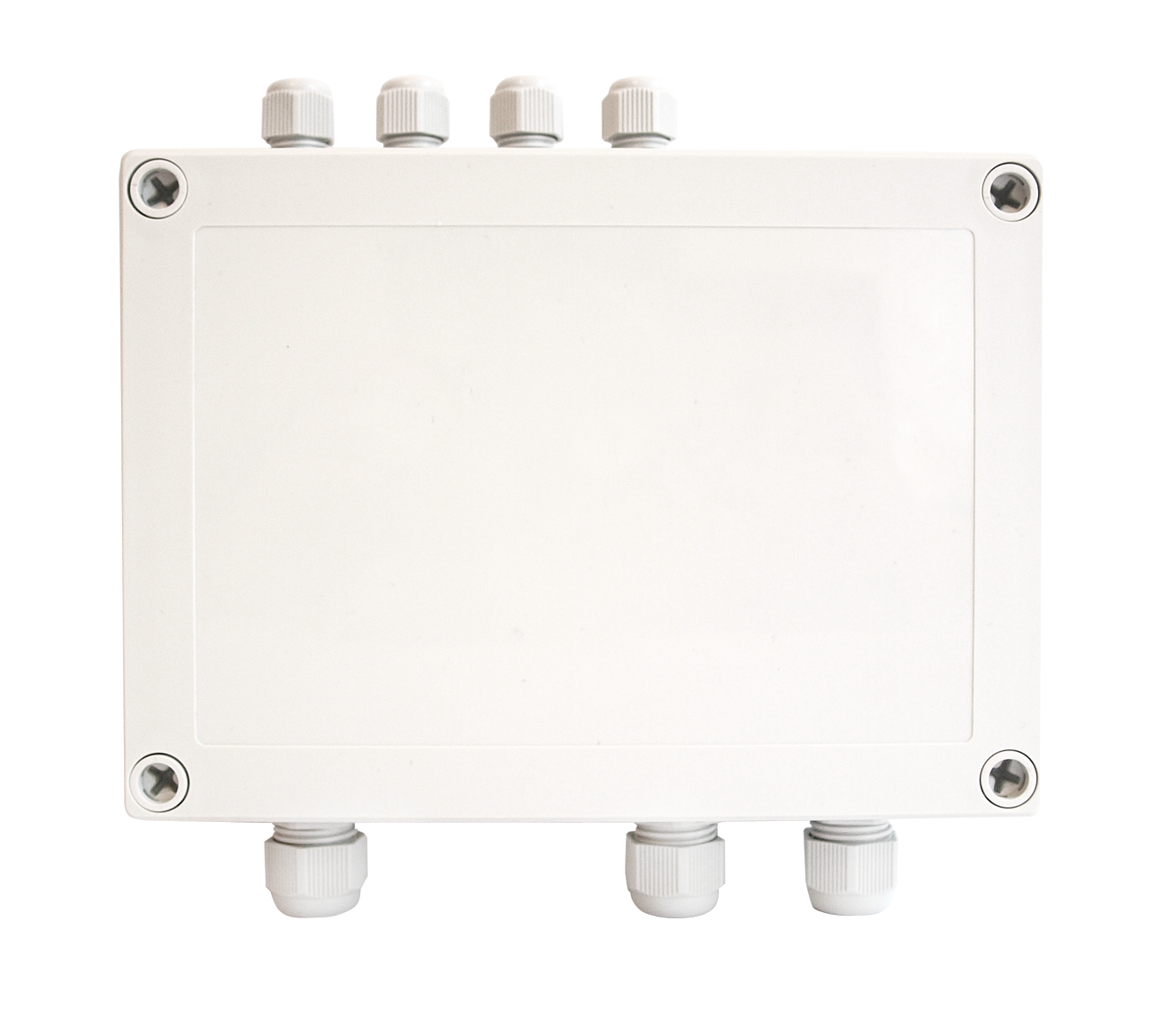

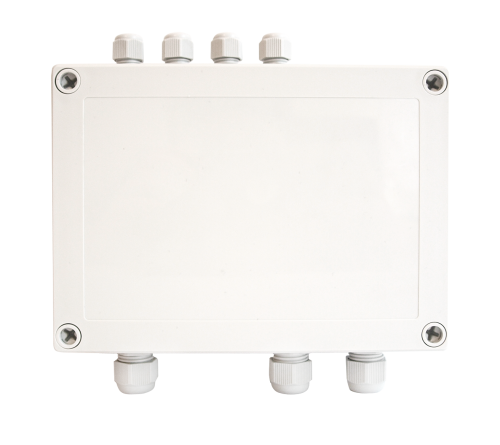

Elementy kontrolno-sterujące EKS-4001W są przeznaczone do uruchamiania (stykami przekaźnika) na sygnał z centrali, urządzeń alarmowych i przeciwpożarowych, np. sygnalizatorów, klap dymowych, drzwi przeciwpożarowych itp. Umożliwiają kontrolowanie sprawności sterowanego urządzenia i poprawności jego zadziałania. Mają dodatkowe wejście kontrolne do nadzoru nie związanych ze sterowaniem urządzeń lub instalacji. Element można instalować wewnątrz i na zewnątrz obiektów.

Współpraca

Centrale sygnalizacji pożarowej POLON 4100, POLON 4200, POLON 4900 i POLON 4500.

Informacje techniczne

• nowa obudowa i wygodny sposób podłączenia okablowania
• wejścia kontrolne 230V
• sterowanie 230V (max 60W)
• zmiana wartości rezystorów parametryzujących wejścia: wejścia wykorzystane 2kΩ i 4,3kΩ, wejścia nieużywane: 6,2kΩ (rezystory są w komplecie)
• EKS-4001 wyposażony jest standardowo w obudowę klasy IP66.

Dane techniczne

• Napięcie pracy: 16,5 ÷ 24,6 V
• Pobór prądu w stanie dozorowania: < 250 µA
• Obciążalność styków przekaźnika NO/NC: max 2 A/250 V AC/62,5 VA
• Napięcie zasilania sterowanego urządzenia: 6 ÷ 220 V DC, 230 V AC
• Czas opóźnienie zadziałania przekaźnika: 2 s, 30 s, 60 s, 90 s
• Czas kontroli zadziałania sterowanego urządzenia: brak kontroli, 40 s, 70 s, 130 s
• Prąd kontrolny linii sterującej < 170 µA (6 ÷ 220 V DC) < 330 µA (230 V AC)
• Liczba wejść kontrolnych: 2
• Zakres temperatur pracy: od -40 oC do +85 oC
• Szczelność obudowy: IP 66
• Wymiary: max 180 x 202 x 74 mm
• Masa: < 0,5 kg
