Charakterystyka

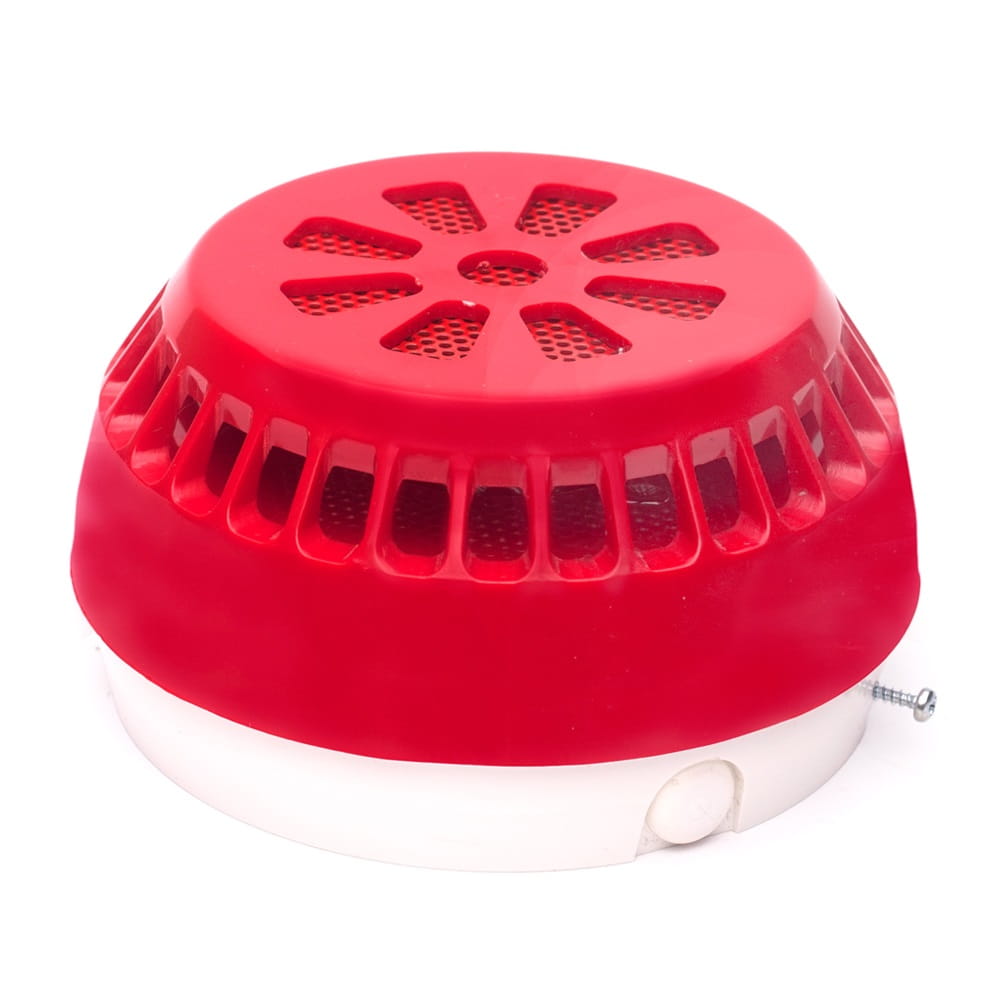

Konwencjonalny sygnalizator akustyczny w kolorze czerwonym. Przeznaczony jest do sygnalizacji akustycznej w Systemach Sygnalizacji Pożaru w pomieszczeniach zamkniętych. Posiada możliwość wyboru 1 z 4 sygnałów akustycznych. Współpracuje z wyłącznikiem WSD-1.

Przeznaczenie

Sygnalizator akustyczny SA-K5 sygnalizuje wystąpienie zagrożenia pożarowego za pomocą sygnału akustycznego wewnątrz budynków. Może służyć również do innych celów zgodnie z typami sygnałów, np. sygnał techniczny służący do alarmowania o złym stanie urządzenia.

Opis konstrukcji

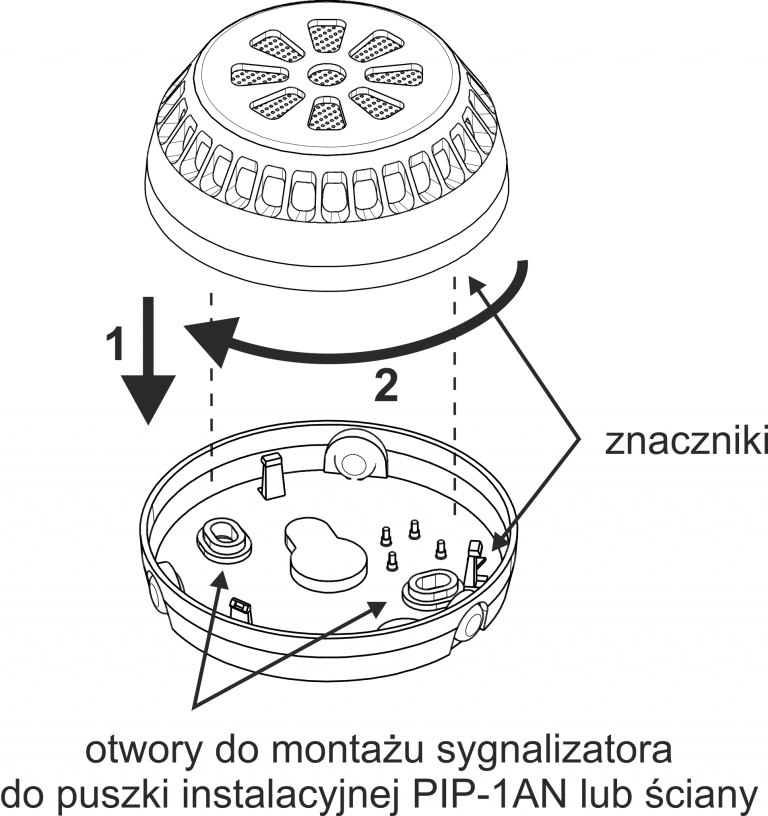

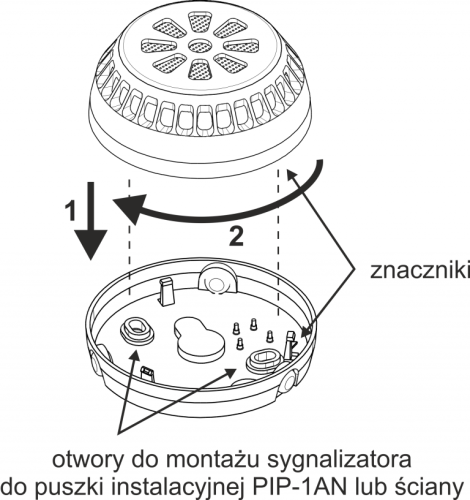

Sygnalizator składa się z dwóch części, z których pierwsza jest właściwym sygnalizatorem w obudowie wykonanej z tworzywa sztucznego. Zawiera ona wyprowadzenia do podłączenia napięcia zasilania i piny umożliwiające wybranie rodzaju dźwięku. Sygnalizator posiada możliwość wyboru jednego z czterech sygnałów akustycznych. Jako źródło dźwięku zastosowano przetwornik piezoceramiczny. Poprzez zastosowanie wyłącznika sygnału dźwiękowego WSD-1 istnieje możliwość wyłączenia sygnału dźwiękowego. Druga część – gniazdo jest elementem mocującym sygnalizator do sufitu lub ściany przy pomocy dwóch wkrętów i kołków rozporowych lub poprzez puszkę PIP-1AN.

Parametry

• Napięcie zasilania: 16 - 32,5 V
• Pobór prądu w stanie spoczynku: 0 mA
• Pobór prądu w momencie alarmowania: < 65 mA
• Natężenie dźwięku w odległości 1 m : > 100 dB
• Stopień ochrony: IP 21C
• Masa: ok 180 gram
• Wymiary: Φ115 x 62 mm
• Współpracująca puszka instalacyjna: PIP-1AN
