Przeznaczenie:

Sygnalizator optyczny SO-P8 przeznaczony jest do sygnalizacji optycznej w systemach sygnalizacji pożarowej. Sygnalizator przeznaczony jest do pracy na zewnątrz budynku, może być również montowany wewnątrz pomieszczeń.

Opis konstrukcji:

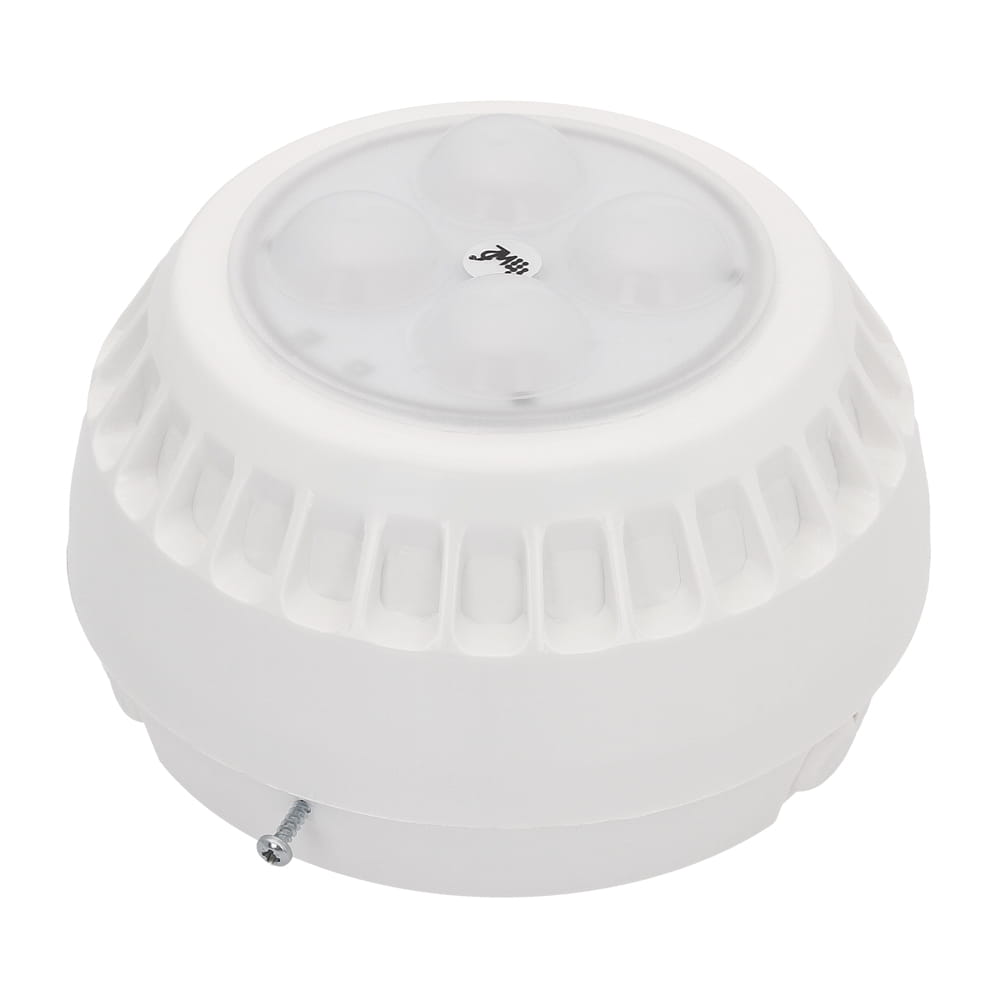

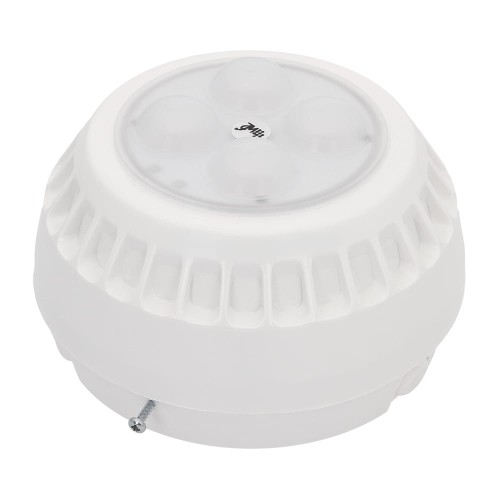

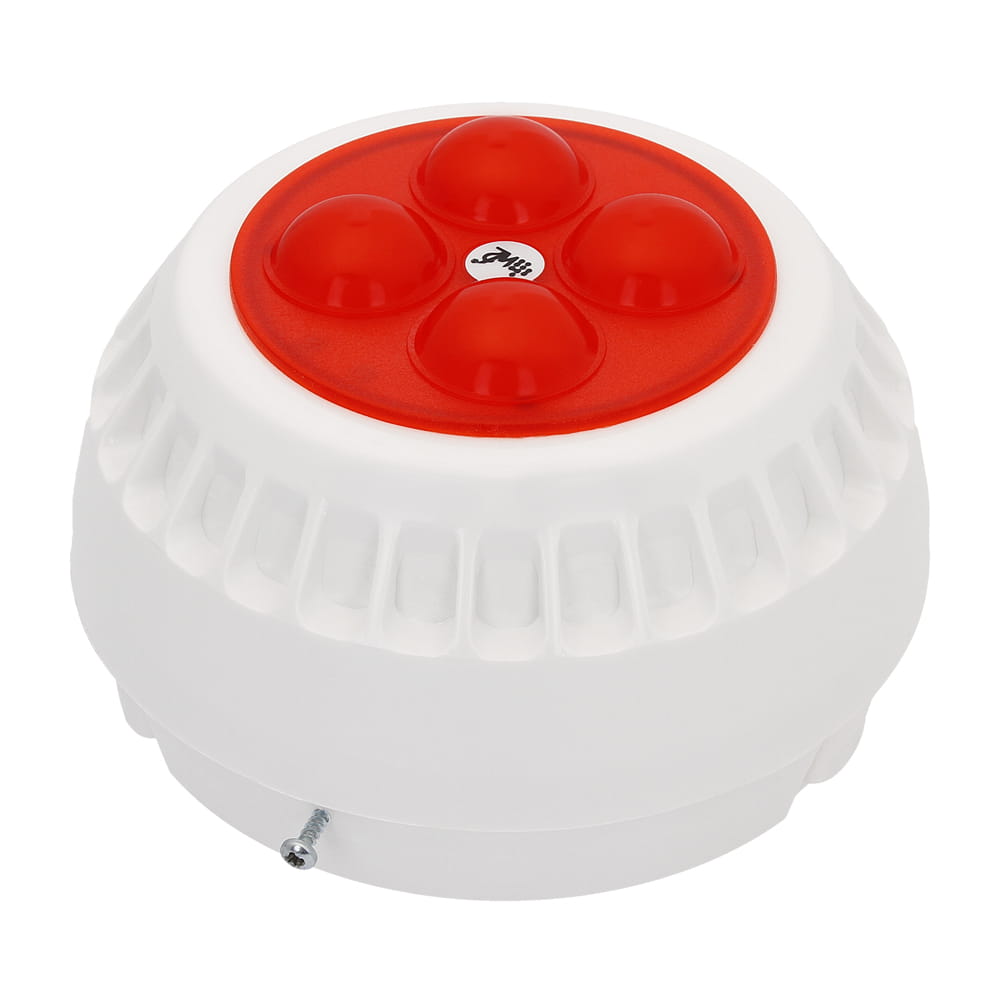

Sygnalizator posiada obudowę wykonaną z tworzywa niepalnego, w której znajdują się podzespoły elektroniczne. Obudowa składa się z trzech części: korpusu z zamontowaną lampą LED, pokrywy z zamontowanym obwodem drukowanym, podstawy umożliwiającej montaż do ściany/sufitu lub bezpośrednio do puszki PIP-1AN lub PIP-3AN.

W pokrywie znajdują się:

• złącze zasilające,
• ośmiopozycyjny mikroprzełącznik.

Złącze zasilające posiada trzy wyprowadzenia oznaczone „+”, „-”, „S”. Zaciski „+” oraz „-” służą do zasilania, natomiast zacisk „S” do podłączenia dodatkowej żyły synchronizacji.

Przy użyciu mikroprzełącznika możliwe jest wybranie trybu pracy sygnalizatora – „master” lub „slave”, wyboru czasu opóźnienia, wyboru częstotliwości błysków czy wyboru bryły obszaru pokrycia (3m, 6m, 9m, 12m).

Zasada działania sygnalizatora:

Sygnalizator SO-P8 po podłączeniu napięcia zasilania generuje sygnał optyczny impulsowy o czasie rozbłysku krótszym od 0,2 s. Fabrycznie częstotliwość generowanego sygnału optycznego wynosi 0,5 Hz. Elementem generującym światło są diody LED, umieszczone w obudowie (kloszu) tworzącym układ optyczny. Sygnalizator SO-P8 umożliwia tworzenie sieci sygnalizatorów pracujących synchronicznie (synchronizowana część optyczna).

Dane techniczne:

Oznaczenia / odmiany:

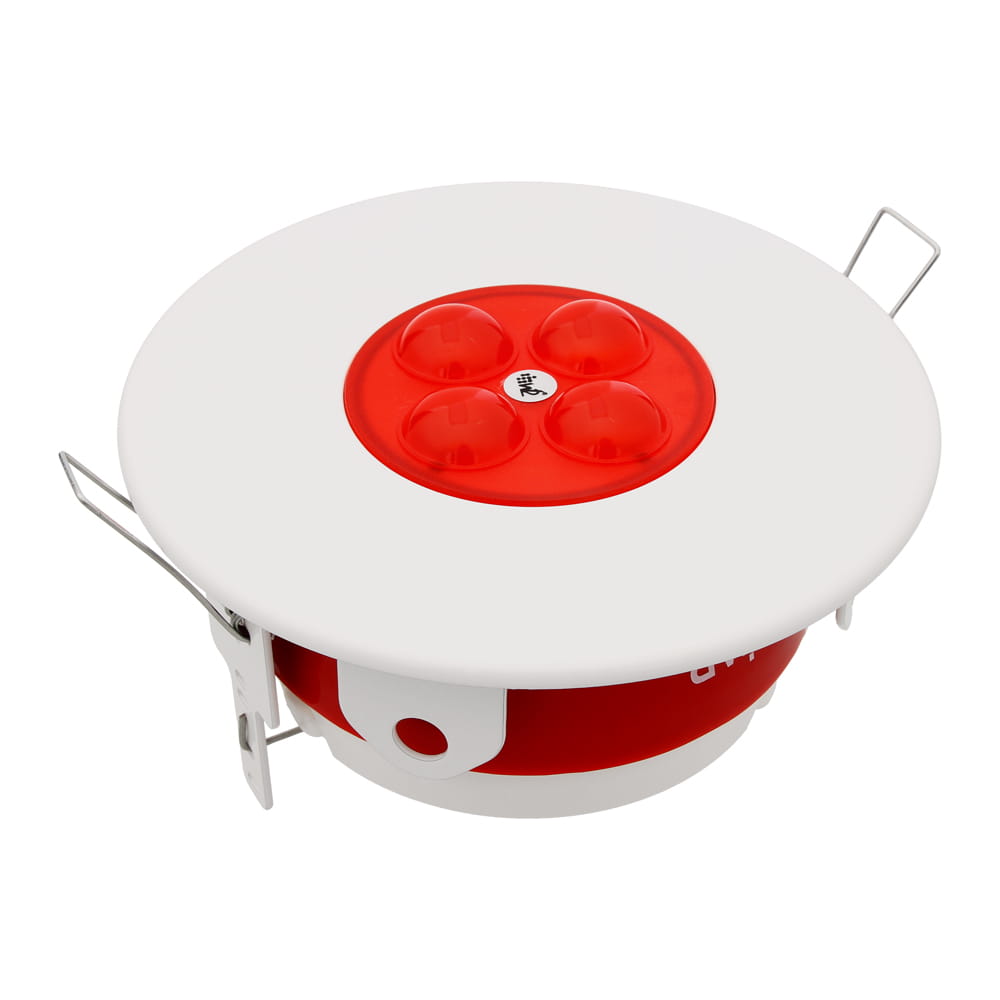

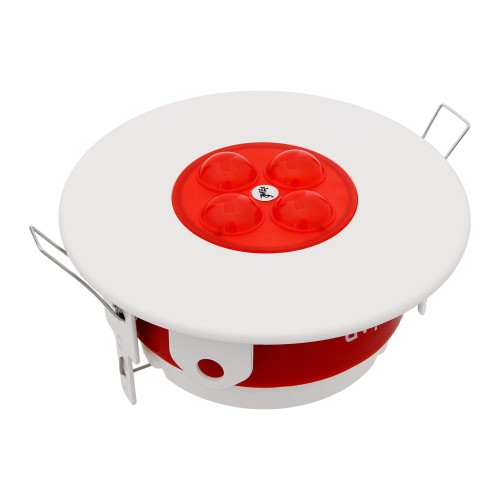

Sygnalizator SO-P8 występuje w sześciu odmianach asortymentowych przedstawionych w poniższej tabeli.

UWAGA!

Świadectwo Dopuszczenia jest ważne jedynie dla odmiany SO-P8/CC.
