Pokrywa włazu ze stali ocynkowanej ogniowo - System PRO+BS

Pokrywa włazu System PRO+ MAXI z ochroną przeciwpożarową to system wieka z ościeżnicą wykonany z 2 mm stali ocynkowanej ogniowo (dostępna również wersja ze stali nierdzewnej), przeznaczony do szybów instalacyjnych osadzonych w poziomie podłogi. Konstrukcja ma 125 mm wysokości, a wanna wypełniająca 100 mm głębokości. Pokrywa posiada certyfikat odporności ogniowej 90 lub 120 minut i udźwig w klasie obciążenia D400 (400 kN), dzięki czemu można ją stosować pod ruchem pieszym, samochodów osobowych, samochodów i małych ciężarówek oraz samochodów ciężarowych.

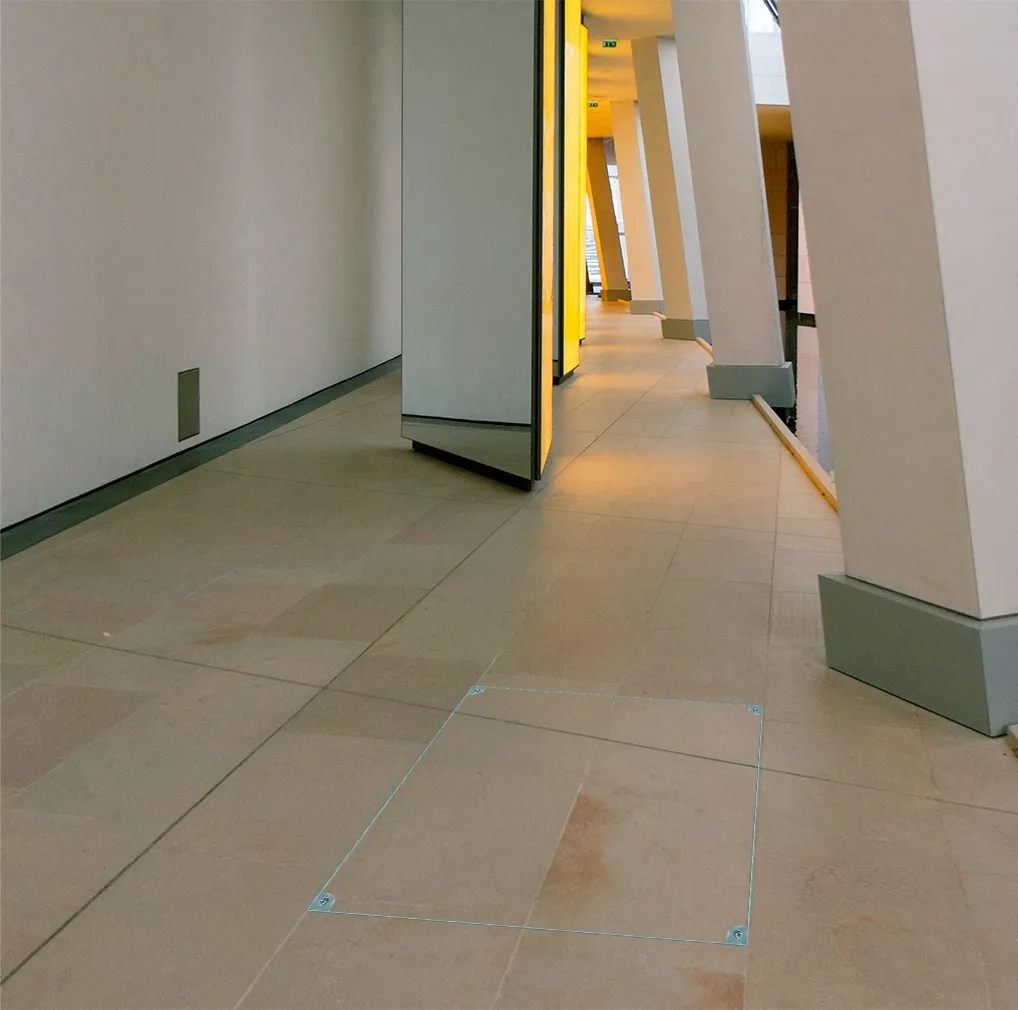

System znajdzie zastosowanie tam, gdzie oprócz szczelnego zamknięcia szybu instalacyjnego wymagana jest realna ochrona przeciwpożarowa — na przykład nad kanałami technicznymi, studzienkami czy przejściami instalacyjnymi w podłodze budynków użyteczności publicznej, obiektów przemysłowych, hal czy parkingów, zarówno wewnątrz, jak i na zewnątrz. Wieko jest uniwersalne, wannę można wypełnić betonem, płytkami, twardymi okładzinami lub innymi materiałami wykończeniowymi, dzięki czemu po montażu pokrywa wtapia się w istniejącą posadzkę.

Za odporność ogniową odpowiada płyta ognioodporna F90 o grubości 25 mm, zabudowana w zamkniętej ramie z profili, którą w prosty sposób wsuwa się w ramę montażową w obszarze otworu przelotowego włazu. Za szczelność odpowiada obwodowa uszczelka, odporna na mróz i warunki atmosferyczne, chroniąca szyb przed warunkami atmosferycznymi. Konstrukcja wzmocniona jest dodatkowymi poprzeczkami, a całość mocowana jest do podłoża za pomocą kotew, co zapewnia stabilne osadzenie ościeżnicy przez cały okres eksploatacji.

Dane techniczne

Materiał	Stal ocynkowana ogniowo
Grubość blachy	2 mm
Wysokość konstrukcji	125mm
Głębokość wanny	100 mm
Warianty	Pojedyncza klapa
Specyfikacje	Ruch pieszy, Samochód osobowy i małe ciężarówki
Przeznaczenie:	Do szybów na poziomie podłogi, wewnątrz i na zewnątrz, gdzie wymagana jest ochrona przeciwpożarowa.
Odporność ogniowa	90 lub 120 minut (potwierdzone certyfikatem)
Klasa obciążenia	D400(400 kN)
Wymiary	Pokrywy włazów dostępne są w 6 wymiarach (od 400x400 mm do 1000x1000 mm).
Dokumenty	Instrukcja montażu, karta katalogowa, świadectwo jakości, krajowa deklaracja techniczna

Montaż

Montaż polega na wbetonowaniu ościeżnicy na równi z poziomem podłoża, a następnie wypełnieniu i osadzeniu wanny w ościeżnicy. Wieko mocowane jest w czterech punktach narożnych i w tych miejscach można je podnieść za pomocą klucza do podnoszenia.

FAQ

Jaką klasę obciążenia ma pokrywa PRO+ MAXI i czy wjedzie na nią samochód ciężarowy?

Pokrywa ma klasę obciążenia D400, czyli 400 kN, co odpowiada dopuszczalnemu obciążeniu ruchem pieszym, samochodów osobowych, samochodów i małych ciężarówek.

Jaką odporność ogniową ma płyta przeciwpożarowa w pokrywie PRO+ MAXI?

Wersja przeciwpożarowa wyposażona jest w płytę ognioodporną F90 o grubości 25 mm, zabudowaną w zamkniętej ramie z profili wsuwanej w ramę montażową. Certyfikat jakości potwierdza odporność na ogień przez 90 lub 120 minut.

Jak otworzyć wieko pokrywy?

Wieko otwiera się, chwytając za punkty mocowania kluczem do podnoszenia. Stożkowa konstrukcja sprawia, że unosi się ono lekko, bez dużego wysiłku. Mocowanie w czterech punktach narożnych pozwala też na pełny demontaż podczas serwisu instalacji.
