Przeznaczenie

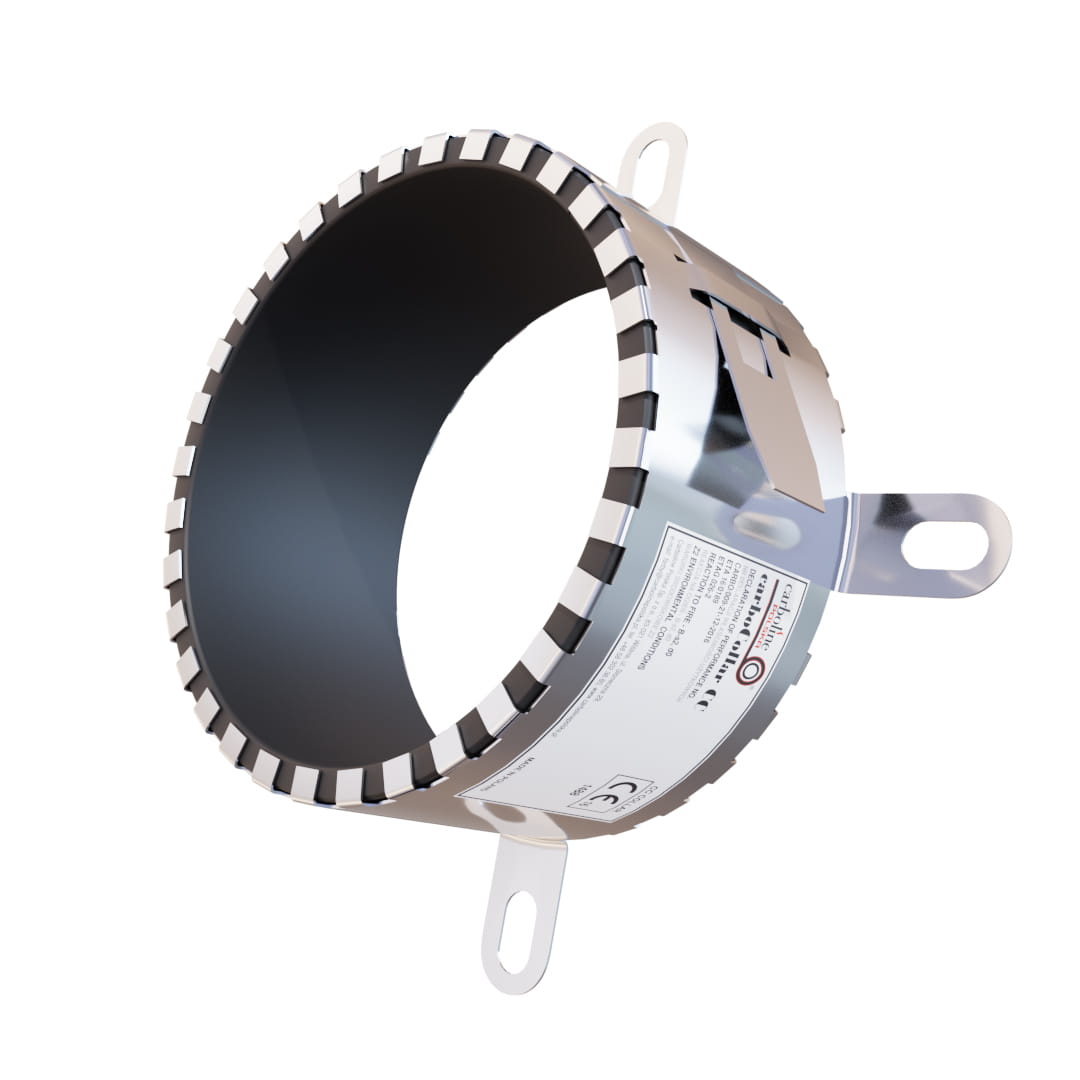

Kołnierz ogniochronny CarboCollar CC stosowany jest uszczelniania przeciwpożarowego przejść instalacyjnych rur palnych oraz rur metalowych przez ściany i stropy.

Kołnierz CarboCollar CC przeznaczony jest do wykonywania ogniochronnych uszczelnień przejść instalacyjnych EI120 przez ściany lub stropy, przez które przechodzą rury o średnicy ≤ 400 mm wykonane z:

• tworzyw sztucznych (PVC, PP, PE-HD, PE, ABS, SAN+PVC),
• miedzi, stali i żeliwa w izolacji palnej
• PVC z kablami z izolacją PVC biegnącymi wewnątrz rury PVC,
• PVC z rurami PP biegnącymi wewnątrz rury PVC izolowane otuliną z pianki FEF – np. Kaflex, Armaflex

Zastosowanie

Kołnierz należy umieścić wokół rury następnie zamyka na niej i przymocowuje do ściany/sufitu za pomocą łączników, których liczba zależy od średnicy kołnierza

Ważne aby grubości przegrody, przez które przechodzą instalacje nie może być mniejsze niż:

• 100 mm – dla ściany (elastycznej) szkieletowe z płyt krton-gips typu F lub DF,
• 125 mm – ściany elastyczne, ściany z betonu komórkowego, cegły pełnej, dziurawki lub kratówki,
• 150 mm – ściany z betonu komórkowego, cegły palnej, dziurawki lub kratówki,
• 150 mm – stropy – z betonu lub betonu zbrojonego

Opis

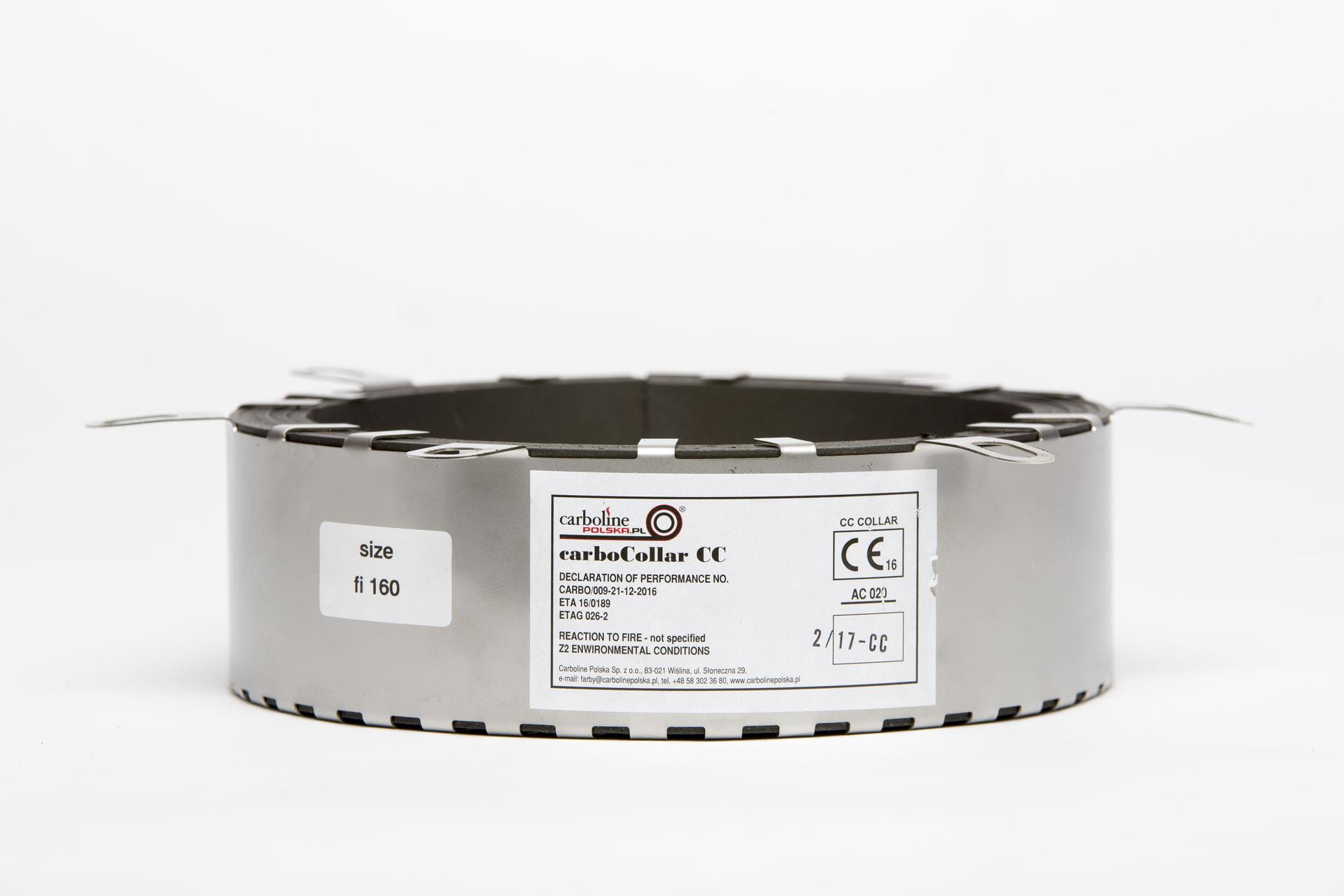

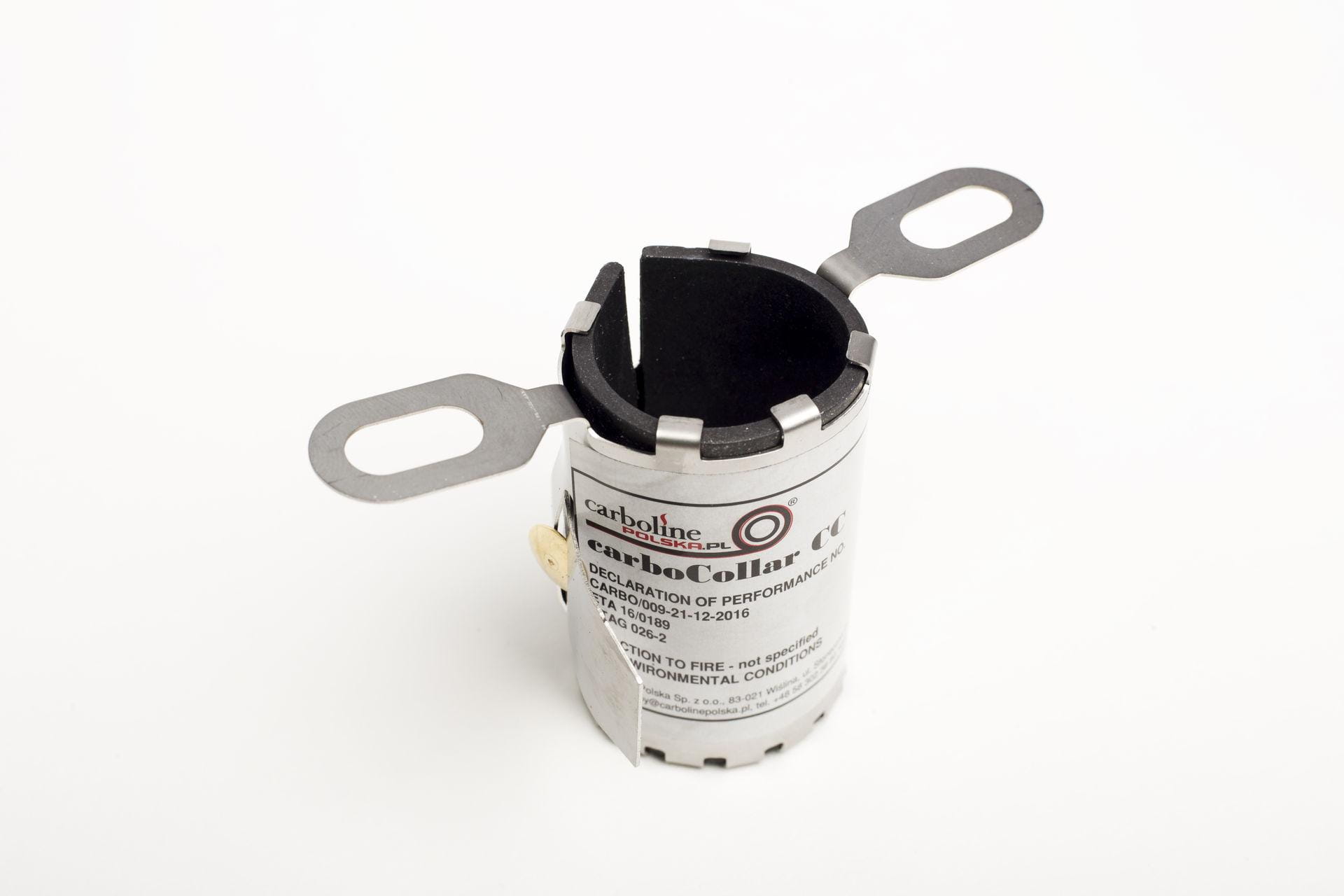

Kołnierze CarboCollar CC składa się z kilku warstw wkładów pęczniejących, które wykonane są na bazie grafitu, umieszczonych w zewnętrznej osłonie wykonanej z blachy stalowej. W kołnierzach o średnicy większej niż 160 mm, wkład pęczniejący może być dodatkowo zabezpieczony bawełnianą siatką tkaną.

Stalowa osłona kołnierza jest wyposażona w klamrę (służącą do spinania końców kołnierza i stabilizowania go na rurze) oraz w uchwyty montażowe z otworami, przez które przeprowadzane są łączniki rozporowe, mocujące kołnierz do przegrody.

Liczba uchwytów montażowych jest dostosowana do rozmiarów kołnierza. Kołnierze są dostarczane w formie gotowych wyrobów, bez łączników rozporowych. Kołnierz umieszcza się wokół rury, zamyka, a następnie przymocowuje do przegrody za pomocą łączników, których liczba zależy od średnicy kołnierza.

Produkt zapewnia odporność ogniową na poziomie EI120.
