Przeznaczenie

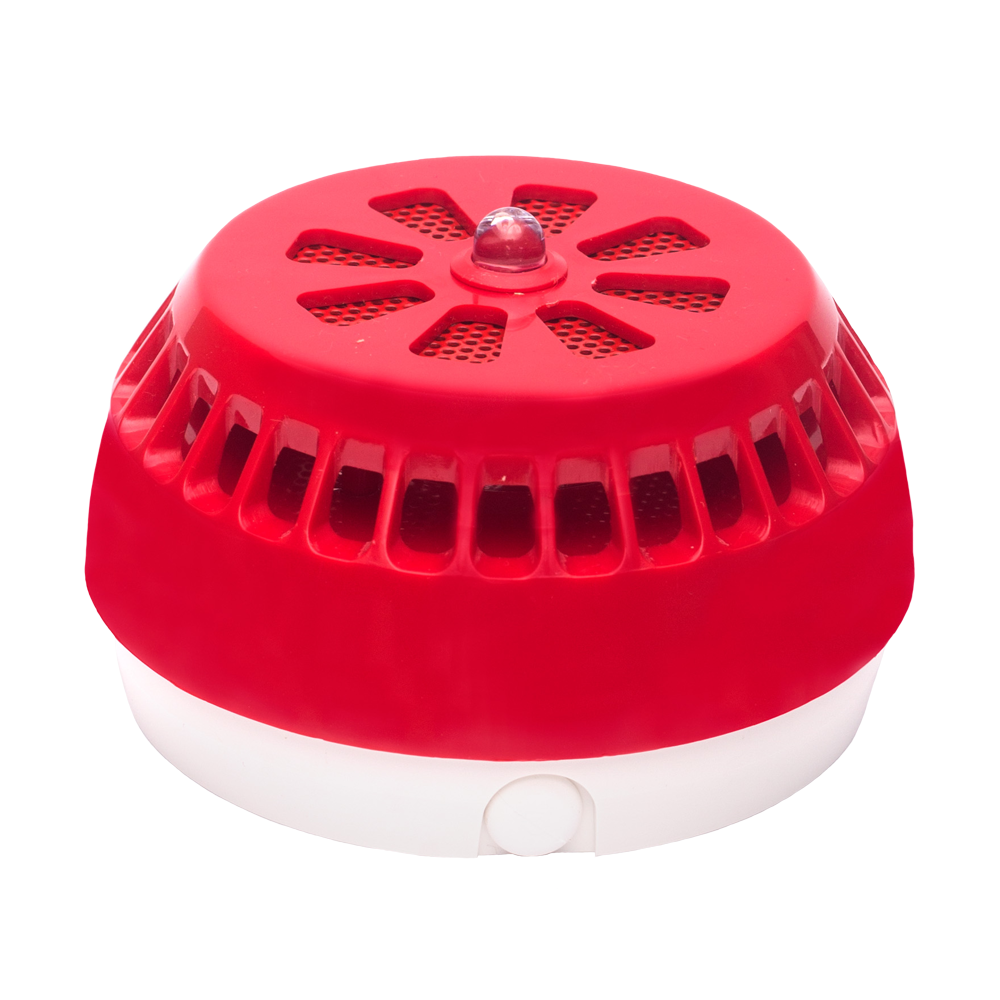

Sygnalizator akustyczny SA-K6 sygnalizuje wystąpienie zagrożenia pożarowego za pomocą sygnału akustycznego wewnątrz budynków. Może służyć również do innych celów zgodnie z typami sygnałów, np. sygnał techniczny służący do alarmowania o złym stanie urządzenia.

Opis konstrukcji

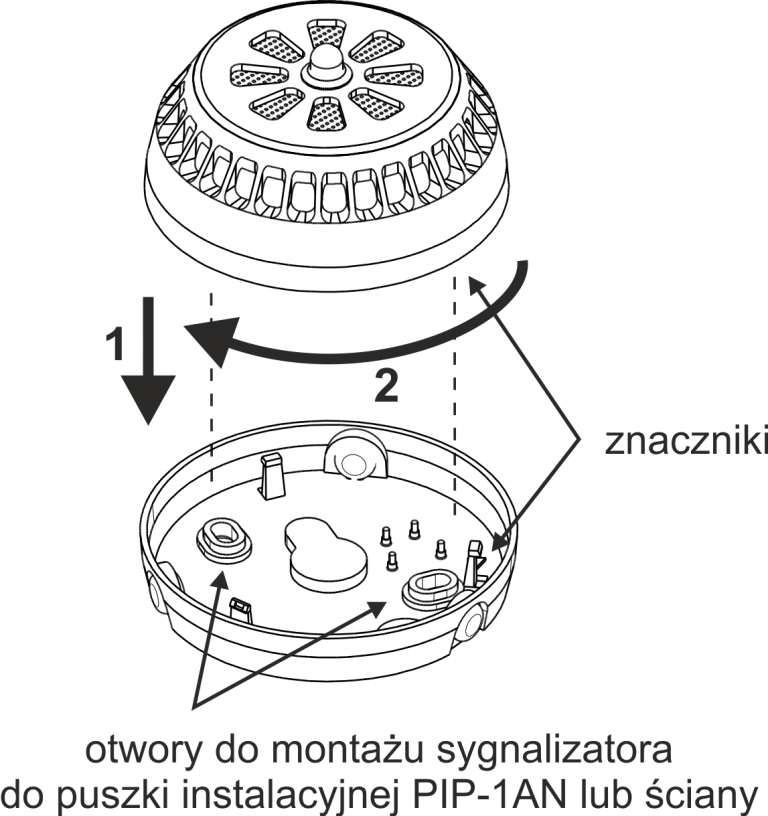

Sygnalizator składa się z dwóch części, z których pierwsza jest właściwym sygnalizatorem w obudowie wykonanej z tworzywa sztucznego. Zawiera ona wyprowadzenia do podłączenia napięcia zasilania i piny umożliwiające wybranie rodzaju dźwięku. Sygnalizator posiada możliwość wyboru jednego z czterech sygnałów akustycznych. Jako źródło dźwięku zastosowano przetwornik piezoceramiczny. Poprzez zastosowanie wyłącznika sygnału dźwiękowego WSD-1 istnieje możliwość wyłączenia sygnału dźwiękowego i pozostawienia samego sygnału optycznego. Druga część – gniazdo jest elementem mocującym sygnalizator do sufitu lub ściany przy pomocy dwóch wkrętów i kołków rozporowych lub poprzez puszkę PIP-1AN.

Dane techniczne

• Typ sygnalizatora             akustyczny
• Napięcie zasilania            16 – 32,5 V DC
• Pobór prądu w stanie spoczynku              0 mA
• Pobór prądu w stanie alarmowania         <65 mA
• Natężenie dźwięku w odległości 1 m       >100 dB
• Zakres temperatury pracy           -10°C ÷ +55°C
• Stopień ochrony zapewniony przez obudowę    IP21C
• Masa     ~184 g
• Wymiary             Ø 115×70 mm
• Współpracująca puszka instalacyjna       PIP-1AN
