Przeznaczenie

Sygnalizator przeznaczony jest do sygnalizacji optycznej w wewnętrznych systemach sygnalizacji pożaru.

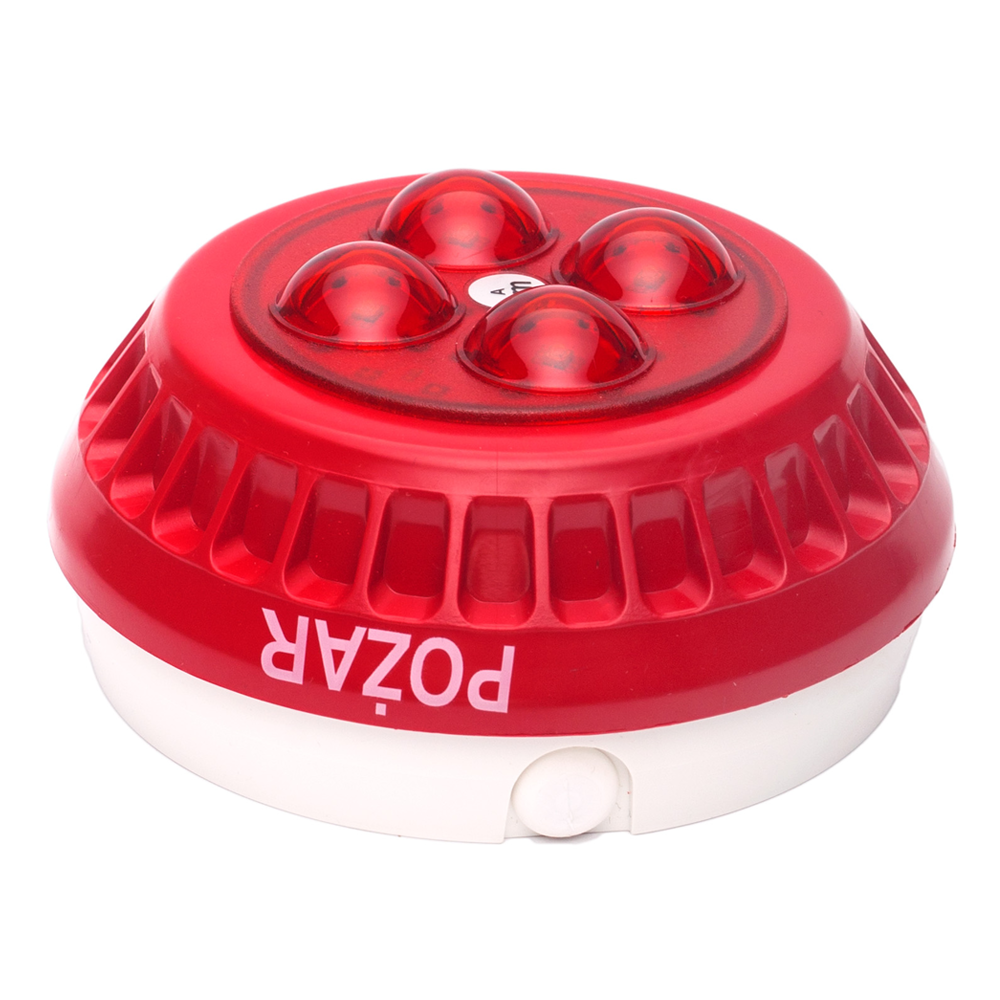

SO-Pd13/3m - Pożarowy sygnalizator optyczny SO-Pd13 o podstawowej wysokości montażu 3 m

Opis konstrukcji

Sygnalizator posiada obudowę wykonaną z tworzywa sztucznego, w której znajdują się podzespoły elektroniczne. W górnej części obudowy znajduje się źródło światła – diody LED. Sygnalizatory serii SO-Pd13 mają umieszczone w swojej pokrywie złącze zasilające oraz czteropozycyjny mikroprzełącznik (tylko w wersji z wbudowanym modułem synchronizacji), za pomocą którego możliwe jest wybranie trybu pracy sygnalizatora oraz czasu opóźnienia względem sygnalizatora „master” (tylko podczas pracy w trybie „slave”).

Sygnalizator SO-Pd13 występuje w trzech wersjach: 9m, 6m oraz 3m. W zależności od wersji sygnalizatora, zmienia się obszar pokrycia (obszar, w którym natężenie światła jest większe od 0,4 lx).

Sygnalizator SO-Pd13 spełnia wymagania normy EN 54-23:2010, umożliwia tworzenie sieci sygnalizatorów pracujących synchronicznie (synchronizacja z wykorzystaniem linii zasilającej – wersja sygnalizatora z modułem synchronizacji) lub z nastawionym opóźnieniem względem sygnalizatora master (od 0 s do 0,7 s).

Uwaga: Podczas pracy w sieci, tryb fali (opóźnienie od sygnalizatora master do slave) nie jest objęty zakresem normy EN 54-23:2010. Dostęp do mikroprzełącznika jest ograniczony. W celu zmiany nastawu należy usunąć osłonę mikroprzełącznika.

Dane techniczne

• Typ sygnalizatora             optyczny
• Napięcie zasilania            16 – 32,5 V DC
• Pobór prądu w stanie spoczynku              0 mA
• Pobór prądu w stanie alarmowania         <38 mA
• Pobór mocy w stanie alarmowania          <0,91 W
• Rodzaj środowiska pracy              Typ A
• Zakres temperatury pracy           -10°C ÷ +55°C
• Stopień ochrony zapewniony przez obudowę    IP54
• Rodzaj przewodu linii dozorowej / sygnałowej / zasilania              Zgodnie z przepisami, gwarantowany przekrój zgodnie z EN 54-23 od 0,28 mm² do 1,5 mm² włącznie
• Max. przekrój przewodu              2,5 mm²
• Barwa emitowanego światła      Wg świadectwa dopuszczenia: barwa czerwona
• Wg normy EN 54-23:2010 biała lub czerwona
• Liczba błysków na minutę            33,6 błysków na minutę
• Czas pojedyńczego rozbłysku     tb=0,15 s
• Kategoria urządzenia     Kategoria O
• Masa     ~180 g
• Wymiary             Ø 115×53 mm
• Współpracująca puszka instalacyjna       PIP-1AN
