Charakterystyka

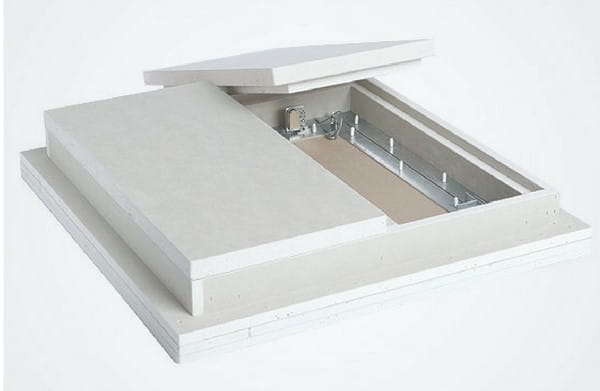

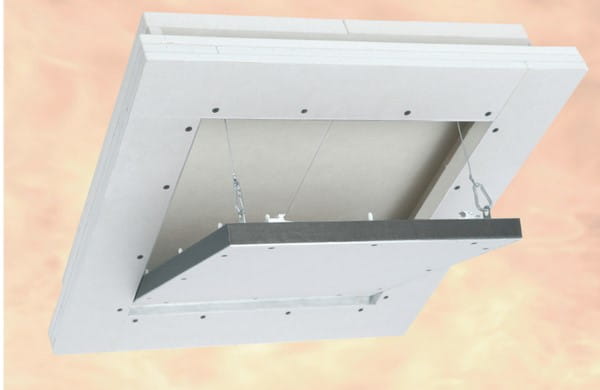

Przeciwpożarowa klapa rewizyjna do sufitów gipsowo-kartonowych F6 zapewnia odporność ogniową na poziomie od EI30 do EI90, składa się z aluminiowych profili z wkładką z płyty gipsowo-kartonowej TYPU DF 40 lub 43 mm.

Każda z 2 ram klapy rewizyjnej składa się z 4 części połączonych specjalną metodą spawania. Klapa posiada dwa zabezpieczenia przed spadnięciem.

Aby zapobiec ewentualnym wypadkom, należy je zawiesić po każdym otwarciu i wyjęciu skrzydła drzwiowego. Między ramą a skrzydłem drzwiowym jest szczelina szerokości 1,5 mm, wypełniona na całym obwodzie uszczelką przeciwpożarową (piankową). Dwa zakryte zamki zapadkowe otwierają klapę po jej naciśnięciu.

Zastosowanie w nienośnych sufitach z płyt gipsowo-kartonowych o klasie odporności :

EI 90 z poszyciem TYPU DF(GKF)40mm
EI 90 z poszyciem TYPU DF(GKF)43mm
EI 90 z poszyciem TYPU DF(GKF)45mm
EI 90 z poszyciem TYPU DF(GKF)50mm

Wymiary

Wymiary standardowe dla wkładki z płyty gipsowo-kartonowej 40 mm:

Numer artykułu	A*	B*	C*	D*	E*
BD200200G400	200	200	40	28	40
BD300300G400	300	300	40	28	40
BD400400G400	400	400	40	28	40
BD500500G400	500	500	40	28	40
BD600600G400	600	600	40	28	40

Wymiary standardowe dla wkładki z płyty gipsowo-kartonowej 43 mm:

Numer artykułu	A*	B*	C*	D*	E*
BD200200G430	200	200	43	28	40
BD300300G430	300	300	43	28	40
BD400400G430	400	400	43	28	40
BD500500G430	500	500	43	28	40
BD600600G430	600	600	43	28	40

Wymiary standardowe dla wkładki z płyty gipsowo-kartonowej 45 mm:

Numer artykułu	A*	B*	C*	D*	E*
BD200200G450	200	200	45	28	40
BD300300G450	300	300	45	28	40
BD400400G450	400	400	45	28	40
BD500500G450	500	500	45	28	40
BD600600G450	600	600	45	28	40

Wymiary standardowe dla wkładki z płyty gipsowo-kartonowej 50 mm:

Numer artykułu	A*	B*	C*	D*	E*
BD200200G500	200	200	50	28	40
BD300300G500	300	300	50	28	40
BD400400G500	400	400	50	28	40
BD500500G500	500	500	50	28	40
BD600600G500	600	600	50	28	40

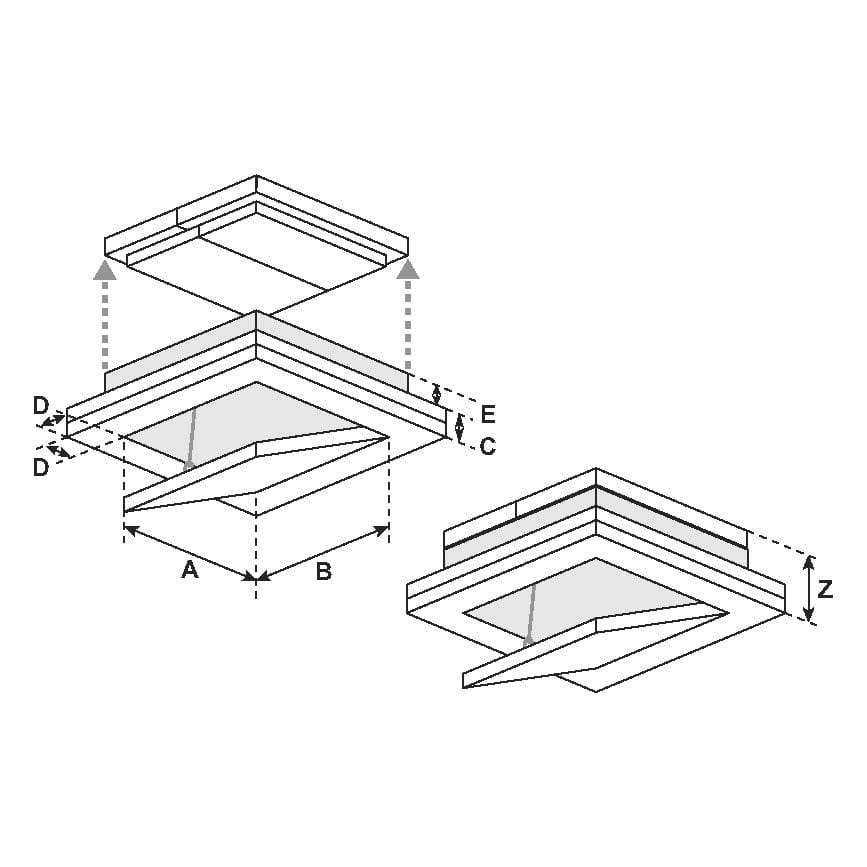

* Wymiary prezentowane na schemacie

Zamki

W klapie rewizyjnej można zamontować następujące rodzaje zamków:

Zamek czworokątny
Zamek okrągłocylindryczny
Zamek zatrzaskowy

Zgodność

Krajowa Ocena Techniczna 2020/1581
Krajowa Deklaracja Właściwości Użytkowych NR 02/FF/2021
Krajowy Certyfikat Stałości Właściwości Użytkowych Nr 020-UWB-2846/W
